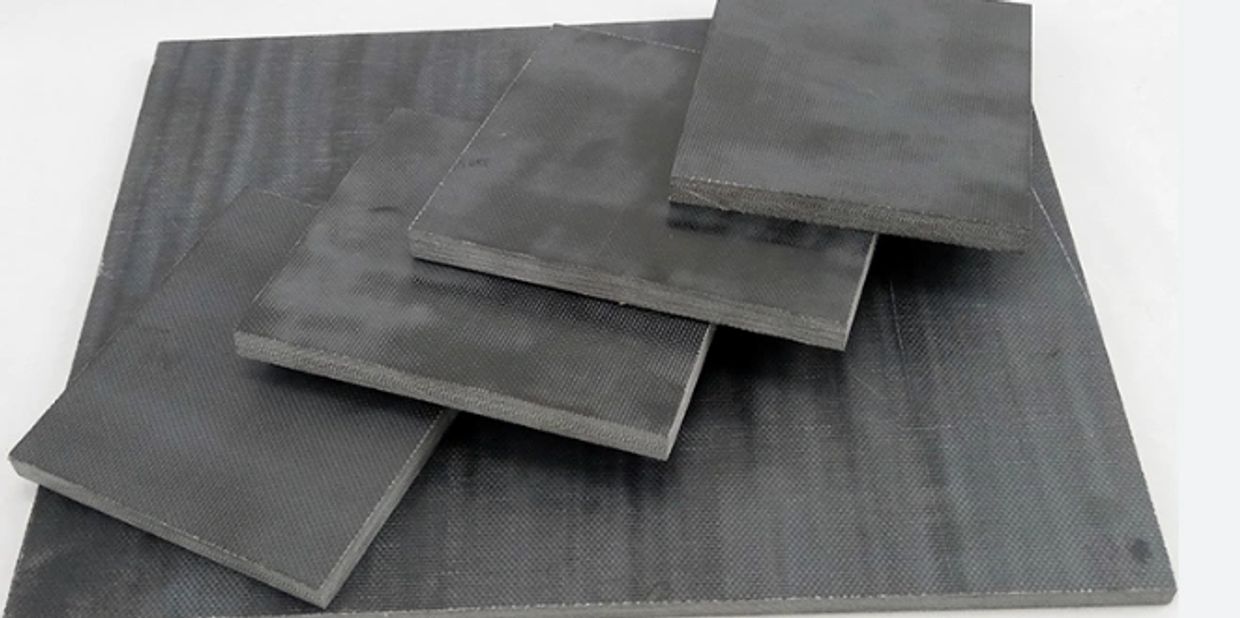

日本高品質合成石 RICOCEL ES-3261A
ES-3261A 優點
- 材質：玻璃纖維層壓板，結合高耐熱環氧樹脂。
- 顏色：黑色。
- 表面電阻：1×10⁷ Ω，確保穩定的防靜電性能。
- 吸水率：0.02%，保持潮濕環境下的尺寸穩定性。
- 彎曲強度：550 MPa，適合加工薄且複雜的零件。
- 彈性模數：28 GPa，確保使用過程中的剛性與穩定性。
- 5% 分解溫度：430°C，展現出色的耐熱能力。
- 焊接耐熱極限：300°C 持續 300 秒，適用無鉛焊接工藝。
- 板材尺寸：1000×1200 mm 及 1200×2000 mm，厚度範圍為 3 至 15 mm。
- 高耐久性：承受超過20,000次焊接循環而不變形或性能下降。
- 抗化學腐蝕：抵抗助焊劑和托盤清潔劑的腐蝕，延長產品壽命。
- 精密加工：可加工厚度薄至0.5毫米的零件，適用於複雜托盤設計。
- 尺寸穩定性：低熱膨脹係數，確保高精度應用中的尺寸準確。
合成石適用於
Ricocel 用於製作 PCB 固定夾具（治具、托盤），在焊接過程中定位電路板。
幫助電路板與焊接機其他部分隔熱。
Ricocel ES-3261A
日本高品質 Ricocel ES-3261A
Ricocel ES-3261A
專門用於製造 PCB 組裝過程中的焊接托盤
- 波峰焊托盤：在波峰焊接過程中保護已安裝的元件，只露出需要焊接的點。
- 回流焊托盤：支持回流焊過程，確保溫度均勻且穩定分佈。
- 選擇性焊接夾具：允許精確焊接特定元件，而不影響 PCB 其他部分。
- PCB 測試夾具：用於焊接後的 PCB 質量檢測設備。
Ricocel ES-3261A
焊接托盤通常會塗覆特氟龍以提升耐用性及清潔性能。
Ricocel ES-3261A 無需塗覆特氟龍，這有助於提高生產速度並降低焊接托盤的維護成本。
Ricocel ES-3261A
助焊劑與助焊劑清潔劑會損壞焊接托盤。
Ricocel ES-3261A 具備優異的抗化學性能，即使對高活性助焊劑溶劑亦能抵抗。
Ricocel ES-3261A 能夠滿足極高的耐用性要求。
針對薄型及小型托盤
0.5mm薄壁加工的優秀表現
對於無法避免的薄壁區域，Ricocel ES-3261A 依然展現出高耐久性和極佳的穩定性。
0.5mm薄底加工的優秀表現
對於薄底區域，Ricocel ES-3261A 具備高耐久性和極佳的穩定性。
於複雜設計的優秀表現
Ricocel ES-3261A 能夠加工細小零件，使托盤設計更加靈活。
